石英砂在超白玻璃熔制過程中起主要的作用，通過對3種不同顆粒度配比石英砂的熔制結果分析，進行了石英砂的形貌、粒度等研究，認為石英砂形貌棱角多、表面有裂紋更易于玻璃熔制反應，對石英砂中細粉粒度的控制應擴大考慮至-300μm粒度段，以保證玻璃熔制的正常。
超白玻璃因透過率可達91.5%以上，而廣泛應用于太陽能光伏電池、電子信息顯示、玻璃家具及汽車玻璃等行業(yè)中。超白玻璃中的鐵含量控制在150×10-6以下，因此對玻璃中配合料的成分鐵含量要求很高，石英砂含量占玻璃配合料的60%以上，對總的鐵含量起決定性的作用，同時石英砂是玻璃配合料中較難熔的，決定著玻璃的形成速度，所以石英砂的選擇至關重要。
目前普通浮法玻璃生產的硅質原料鐵含量普遍在500×10-6以上，玻璃的熔制工藝與之相匹配，隨著超白玻璃鐵含量的降低，玻璃液的導熱系數(shù)是普通玻璃的3-4倍，造成玻璃液的上下溫差小，對流較少，造成玻璃的熔制困難，在生產中會出現(xiàn)未熔石英的情況。選用生產上采購的3種低鐵石英砂進行熔制實驗，分析3種石英砂對超白玻璃的熔制的影響。
1 實驗
1.1 玻璃組分設計
實驗室進行熔制的超白玻璃配方設計如表1所示。氧化物原料的引入為：SiO2由石英砂引入，CaO和MgO由白云石和方解石引入，Al2O3由氫氧化鋁引入，R2O由純堿引入，澄清劑選用芒硝。
表1超白玻璃配方設計
| 成分 | SiO2 | CaO | MgO | Al2O3 | R2O | 其他 |
| 含量% | 72.58 | 8.37 | 3.5 | 1.02 | 13.98 | 0.55 |
1.2 玻璃熔制工藝

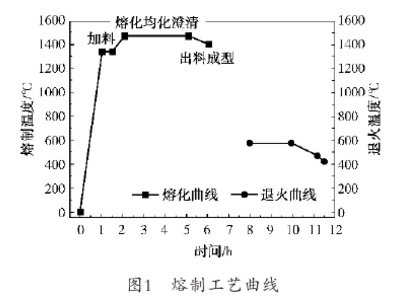

按照超白玻璃配方進行計算、稱量各種原料，將配合料混合均勻，加入鉑金坩堝中放置在高溫爐中進行熔制，熔制工藝曲線如圖1所示。混合均勻的配合料在1350℃加料，保溫30min，隨后升溫至1470℃保溫3h，降溫至1400℃澆注成塊狀樣品，在575℃進行退火處理。
1.3 石英砂原料選擇
將生產線使用的3種石英砂按A、B、C進行標識，3種石英砂的鐵含量均在80×10-6，將3種石英砂進行粒度篩分，粒度分布如表2所示。
建材行業(yè)標準JC/T 529-2000平板玻璃用硅質原料優(yōu)等品標準：+710μm≤0.5%；+500μm≤5.0%；-106μm≤5.0%，可以看出：3種石英砂在+710μm顆�？刂粕蠞M足要求，A、C兩種石英砂在+500μm粒度控制上滿足要求，B種石英砂超過5%的控制線，而在-106um粒度段上，3種石英砂均超過優(yōu)等品的控制線。
表2 3種石英砂的粒度分布
| +710μm | +500μm | 300-500μm | 212-300μm | 106-212μm | -106μm | |
| A | 0 | 1.64% | 25.40% | 28.99% | 37.97% | 6.00% |
| B | 0 | 5.29% | 33.40% | 25.29% | 30.21% | 5.81% |
| C | 0 | 2.06% | 13.69% | 25.80% | 52.81% | 5.64% |
2 結果和討論
2.1 熔化性能
按照熔制工藝3種石英砂的熔制情況見表3。A種石英砂熔制后有少量的未熔物；B種石英砂熔制情況較好，未發(fā)現(xiàn)未熔物的出現(xiàn)；C種石英砂熔制情況較差，在熔制后的樣品上發(fā)現(xiàn)有較多的未熔物。
表3 不同石英砂溶制情況
| 編號 | 石英砂 | 熔制情況 |
| 1 | A | 有少量的未熔物 |
| 2 | B | 熔制情況較好，無未熔物 |
| 3 | C | 熔制情況差，有較多的未熔物 |

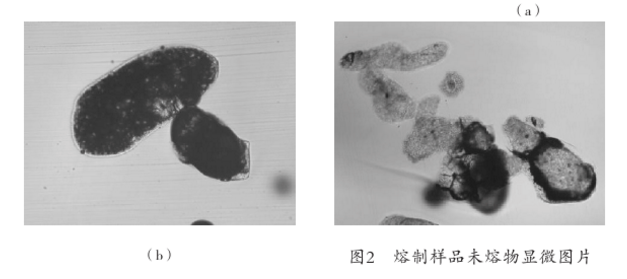

A、C熔制后的樣品未熔物顯微照片如圖2所示。圖2(a)為A石英砂熔制后的未熔物，圖2(b)為C種石英砂熔制后的未熔物，經過分析后，未熔物均為未熔石英。
綜合上述現(xiàn)象，在該工藝條件下，A、C兩種石英砂熔制樣品均有未熔石英出現(xiàn)，且未熔石英的量C種較多，而B種石英砂熔制后沒有未融石英。由文獻可知，石英顆粒的熔解消失所需時間可由公式估算，玻璃的形成過程非常復雜，形成速度與玻璃組成、石英顆粒大小、熔化溫度、配合料制備及投料方式有關。在除石英砂外其他條件相同的條件下，不同石英砂出現(xiàn)熔制情況的差別，因此，對石英砂主要性能形貌和粒度進行分析。
2.2 形貌對熔制性能的影響

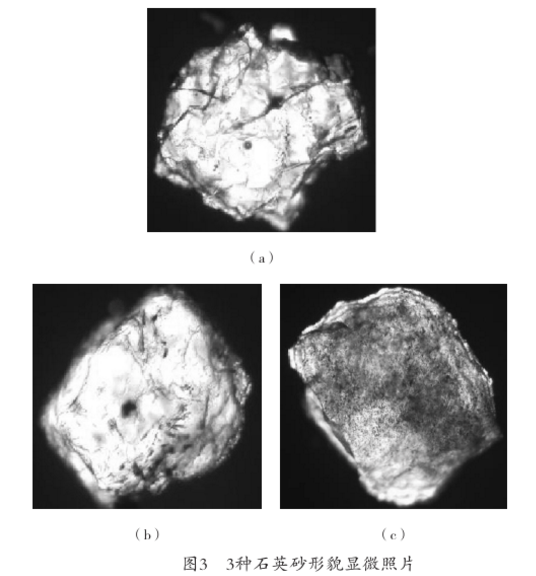

在對不同石英砂形貌的研究中，為了便于觀察，選擇+500μm粒度的大顆粒進行顯微圖片的分析，如圖3所示，可以看出3種的石英砂形貌不相同。圖3(a)為A種石英砂，尖角較多，表面有裂痕；圖3(b)為B種的石英砂形貌，可以看出相對A種石英砂有棱角，但是較少，表面有裂紋；圖3(c)為C種石英砂，棱角不明顯且表面光滑。

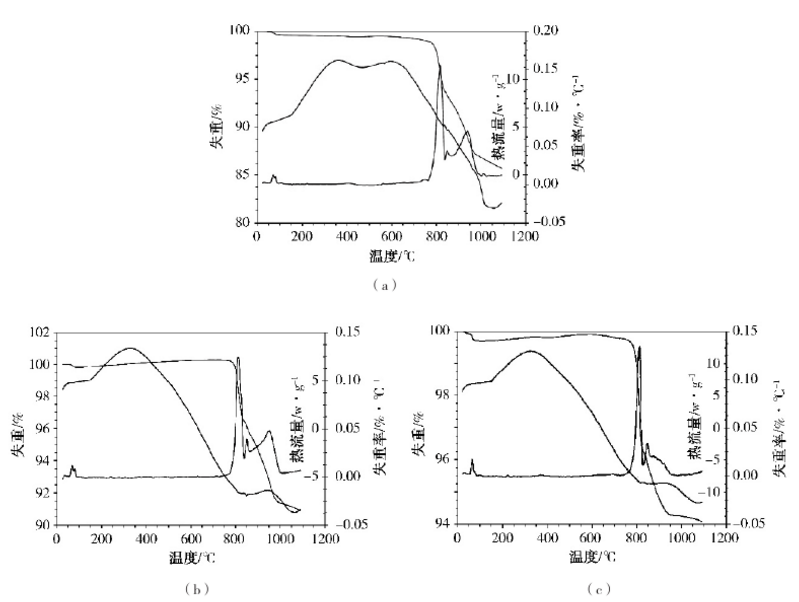

在3種石英砂的研究過程中，選擇3種石英砂+500μm粒度進行與純堿的熱重分析，3種石英砂大顆粒TG-DTG曲線如圖4所示。由圖4可以看出，三種石英砂在750℃開始有明顯的失重，在800℃失重較大值，隨后開始下降，持續(xù)到1000℃左右。圖4(a)所示的A種石英砂熱重分析和圖4(b)所示的B種石英砂在950℃附近有一個較明顯的失重速率峰，而圖4(c)所示的C種石英砂卻沒有，這可能是由于850℃后純堿的熔融，有裂紋的表面與純堿熔液的接觸面積大，反應速度快有關。
由DTG曲線可以看出，3種石英砂反應的失重比例，為A種較大，B種次之，C種為較小，可認為形貌棱角多，表面裂紋多的石英砂粒更易于反應，這與姜宏研究認為的石英砂的形貌以棱角形較佳，棱角形的表面積大，與助溶劑的接觸機會多，在混合、運輸過程中不易分層相符合。
2.3 粒度對熔制性能的影響

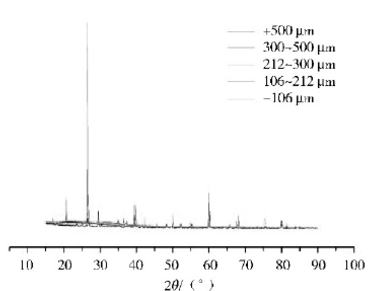

選擇A種的石英砂進行詳細的粒度進行篩分。選擇不同粒度進行與純堿900℃熔制XRD分析，如圖5所示。
對XRD進行分析，結果如表4所示。由表4可以看出，300μm粒度以下的產物以α-石英為主，且在XRD曲線上基底較高，應該有玻璃相的形成；300μm粒度以上的產物中有Na2SiO3存在，與純堿的反應應為持續(xù)進行中。
表4 XRD結果分析
| 序號 | 粒度/μm | XRD分析結果 |
| 1 | +500 | Na2SiO3，α-石英 |
| 2 | 300-500 | Na2SiO3，α-石英 |
| 3 | 212-300 | α-石英 |
| 4 | 106-212 | α-石英 |
| 5 | -106 |

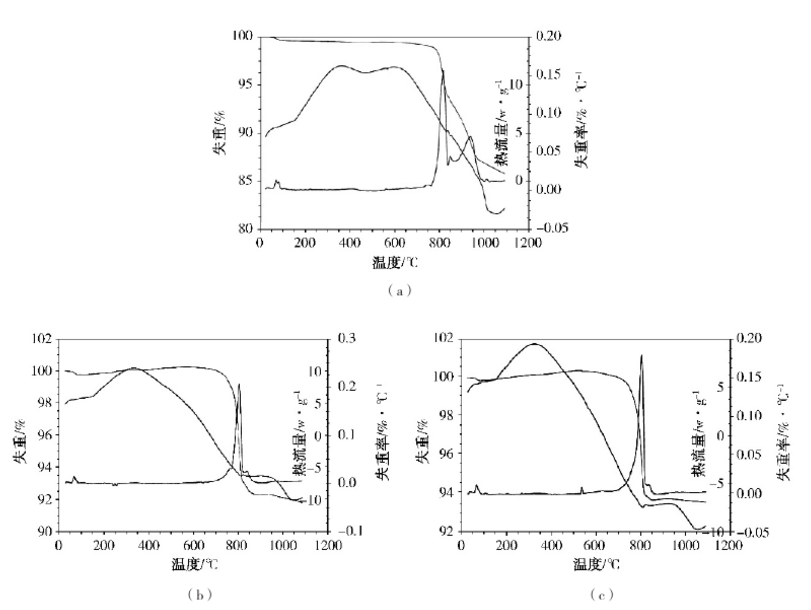

根據(jù)XRD的分析結果，選擇+500μm粒度(圖6(a))、212-300μm粒度(圖6(b))和-106μm粒度(圖6(c))進行與純堿的熱重反應。由圖6可以看出，+500μm粒度段反應在750℃開始有明顯的失重，在800℃失重較大值，隨后開始下降，持續(xù)到1000℃左右；212-300μm粒度段和-106μm粒度段反應在650℃開始了失重，在接近800℃的時候達到較大，同時在850℃停止失重�？梢钥闯鲈�212-300μm和-106μm兩種顆粒段與純堿反應溫度和趨勢相同，結合XRD測試結果，300μm粒度段以下的反應產物和反應速度基本是相同的。
林建等研究認為：過多的細粉會加劇細粉結團，而未參加結團的細粉則會提早反應，造成粗顆粒(包括團聚顆粒)在高溫時的難熔。在對不同粒度石英砂純堿的熱重及XRD分析，發(fā)現(xiàn)300μm以下粒度段和-106um粒度段有相似的反應速度及趨勢，針對這樣的情況，在對石英砂的熔制情況進行分析時，應把300um以下的粒度計算出來作為一種指標去分析。針對進行實驗的3種石英砂的300μm以下粒度占比分析時，A種為72.96%，B種為63.31%，C種為84.25%。可以分析得出，B種石英砂雖然+500μm的顆粒較A、C兩種的多，但在300μm以下的粒度較少，在熔制過程中情況較好，而A、C兩種石英砂由于300μm以下粒度較多，在大顆粒少的情況下依然出現(xiàn)了未熔物的情況，且C種石英砂未熔物更多的現(xiàn)象。
3 結論
在實驗熔制工藝條件下，B種石英砂更易于超白玻璃的熔制。通過對形貌的實驗分析，形貌有棱角且表面有裂紋的更易于熔制過程中的反應進行。經過對石英砂粒度的熱重和XRD分析，300μm以下粒度段和-106μm粒度段的反應具有相似的規(guī)律，因此在熔制過程中應考慮在300μm以下的粒度控制。
