摘要：隨著油田開發的不斷深入，含油污水的雜質含量和油含量較高，出水水質復雜，采出液處理已成為油田開發的重要工作之一。油田每年的采出液和運行污水，處理后全部回注地層，回注水質要求很高，水質不達標直接影響油田開發效果。文中針對油田污水在處理過程中對濾料的污染，出現濾料再生困難、更換周期短等問題，介紹了一種濾料反沖洗再生技術。該技術投入成本低，能夠?qū)崿F(xiàn)濾料的有效再生，延長濾料使用期，具有應用推廣價值。
隨著油田開發的不斷深入，原油含水率不斷上升，油田采出液的來水量不斷增加，油田采出水水質逐漸惡化、處理難度日漸加大，傳統的含油污水處理工藝出現不適應性。造成含油污水處理過程中，過濾罐內濾料污染，再生困難、更換周期短等問題。為保證油田開發效果，尋求一種適合油田生產及目前污水水質特性的快捷而又低投入、低耗運行的濾料反沖洗再生技術，是亟待解決的技術難題。
1、含油污水處理工藝現狀

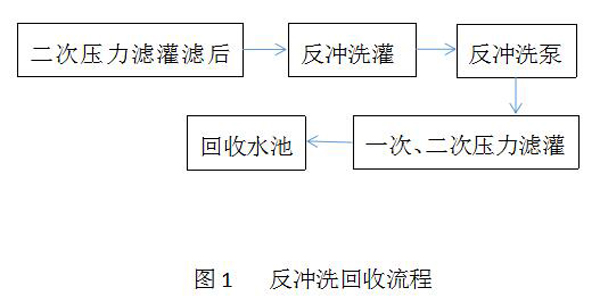

目前，大慶油田有限責任公司第七采油廠含油污水處理主要應用四種工藝：沉降+兩級過濾、橫向流除油+兩級過濾、懸浮污泥過濾、雙旋流+精細過濾。污水處理站過濾段現有過濾罐50座，均為雙濾料過濾罐。污水處理系統現狀見表1。反沖洗回收流程見圖1。
表1 污水處理系統現狀
| 站名 | 編號 | 建設時間 | 設計能力/（104m3/d） | 一次濾灌數 | 二次濾灌數 | 處理工藝 |
| 葡一聯含油污水深度處理站 | 1# | 1996 | 1 | 4 | 6 |
沉降+兩級壓力過濾 懸浮污泥過濾 |
| 2# | 2010 | 0.5 | 2 | 0 | ||
| 葡二聯含油污水深度處理站 | 1# | 1992 | 0.5 | 2 | 4 |
二級沉降+兩級壓力過濾 雙旋流+精細過濾 |
| 2# | 1996 | 1 | 4 | 4 | ||
| 3# | 2011 | 0.5 | 0 | 0 | ||
| 葡三聯含油污水深度處理站 | 1995 | 0.5 | 3 | 3 | 懸浮污泥過濾 | |
| 葡四聯含油污水深度處理站 | 2004 | 0.3 | 2 | 2 | 橫向流除油+兩級壓力過濾 | |
| 臺肇聯含油污水深度處理站 | 2001 | 0.15 | 3 | 3 | 橫向流除油+兩級壓力過濾 | |
| 敖包塔含油污水深度處理站 | 2006 | 0.3 | 4 | 4 | 橫向流除油+兩級壓力過濾 | |
| 合計 | 4.75 | 24 | 26 | |||
2、雙濾料過濾罐結構及原理
2.1 雙濾料過濾罐結構

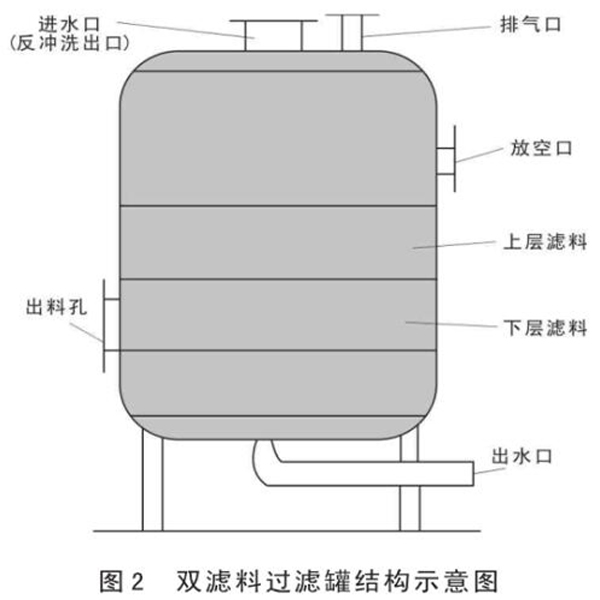

雙濾料過濾罐罐上口為喇叭口式結構或篩框結構，見圖2。過濾罐的雙層濾料顆粒是上大下小，上層為石英砂，粒徑0.5-1.2 mm，壁厚為400mm，下層為磁鐵礦，粒徑0.2-0.5mm，壁厚為400mm。濾速一般為8-12m/h。
2.2 雙濾料過濾罐工作原理
含油污水經提升泵進入過濾罐濾層，懸浮物被濾層攔截，濾后水通過集水系統從排水口排出。在過濾中，過濾罐的過濾流量不變，被去除的懸浮物停留在濾床上，使過濾阻力增加，處理量降低，且影響濾后水質指標。根據過濾水質情況，濾罐每間隔12-15h進行15min反沖洗濾料，以去除停留在濾床的懸浮物。通過自動控制裝置設定時間，進行反沖洗。
2.3 雙濾料過濾罐反沖洗方式
目前，過濾罐反沖洗工藝技術有變頻反沖洗和變強度反沖洗兩種方式。變頻反沖洗即在反沖洗強度不變的情況下，改變反沖洗時間，對濾料進行反沖洗。變強度反沖洗即在時間不變的情況下，改變反沖洗強度，對濾料進行反沖洗。
3、雙濾料過濾罐存在問題
3.1 過濾罐濾料污染嚴重
葡三聯含油污水處理站有6座雙濾料過濾罐濾料污染嚴重，SSF懸浮污泥過濾后的合格水，經過兩級過濾罐進行過濾，水中懸浮物含量增加。
3.2 過濾罐濾料流失及結構損壞現象
2012年6月，對過濾罐設備開罐情況、水質情況進行檢查，在開罐檢查中發現，葡一聯含油污水處理站6座二次過濾罐上部進水篩筐變形，造成濾料流失20cm。葡二聯1#含油污水處理站有6座過濾罐濾料流失20cm；2#污水處理站有2座過濾罐濾料流失20cm，有1座過濾罐下集水管腐蝕，1座過濾罐下集水管腐蝕罐體腐蝕漏；葡四聯含油污水處理站4座過濾罐濾料污染嚴重；濾料流失20cm，且反沖洗憋壓；臺肇聯含油污水處理站4座過濾罐下集水管腐蝕嚴重。
4、分析存在問題的原因
4.1 硫化物的影響
含油污水中，S、S2-、SO42-是硫的主要存在的方式，S、SO42-都能在硫酸鹽還原菌的作用下還原成S2-。水中的S2-由于其外電子云易變形，因而穿透力強，對鋼鐵具有更強的腐蝕性，使管壁穿孔，干擾正常生產。其腐蝕的產物為不溶于水的黑色膠狀FeS懸浮物，這些細小的硫化物顆粒與污水中油珠或其它有機物結合，形成穩定性好、沉降特性差、穿透濾料能力強的顆粒，能使處理后的水變黑發臭、懸浮物增加，同時FeS又是一種乳化油穩定劑，進而造成現有沉降、過濾工藝很難與之適應。
4.2 低溫集輸?shù)挠绊?
隨著油田污水成份的日益復雜，污水過濾難度不斷加大，雙濾料過濾罐出現不適應性，影響過濾效果。在低溫條件下集輸?shù)暮臀鬯�，小�?0μm的油珠占總含油的80%以上，均屬高乳化含油污水，乳化程度隨著溫度的降低而加劇，致使污水黏度增加。
表2 水的黏度/運動黏度與水溫的關系
| 溫度/℃ | 黏度/(mPa·s) | 運動黏度/（mm2·s-1） | 溫度/℃ | 黏度/(mPa·s) | 運動黏度/（mm2·s-1） |
| 0 | 1.7887 | 1.7887 | 30 | 0.8919 | 0.8054 |
| 5 | 1.5155 | 1.5156 | 35 | 0.7205 | 0.7248 |
| 10 | 1.3061 | 1.3065 | 40 | 0.6533 | 0.6584 |
| 15 | 1.1406 | 1.1416 | 45 | 0.5958 | 0.6017 |
| 20 | 1.0046 | 1.0064 | 50 | 0.5497 | 0.5546 |
| 25 | 0.8941 | 0.8968 | 55 | 0.5072 | 0.5146 |
由上表可見，污水溫度的減低，濾罐內污水黏度增加，反沖洗水?dāng)y帶濾料中的油、硫化物、機械雜質等能力變差，這些污染物粘附在濾料表面并使濾料黏合在一起，導致濾料的黏結和過濾通道的減少，過濾器納污能力下降和反沖洗效果變差，此過程持續足夠的時間會導致濾料再生困難。
5、反沖洗再生技術的提出
針對目前常溫集輸污水溫度降低（甚至低于原油凝固點）和硫化物等問題，使濾料脫附效果變差、常規反沖洗技術排油不暢的問題，嘗試采用對反沖洗水加溫進行濾料反沖洗的方式。
首先進行工藝流程改造：在每座過濾罐反沖洗進口管線上開口（帶壓開孔），安裝DN50管線及閥門，作為熱洗水的進口；利用過濾罐反沖洗出口作為排污口。

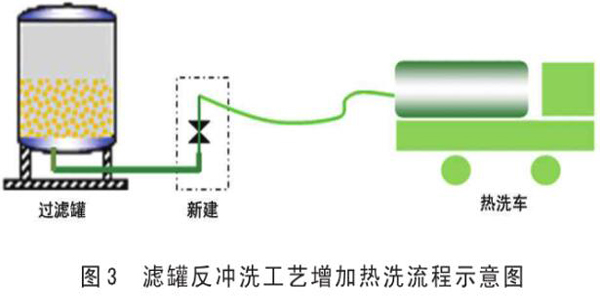

原理及方法：用鍋爐車往過濾罐打入反沖洗水（溫度不低于60℃），并加入適應濃度的清洗劑，悶罐兩個小時后，反沖洗水通過過濾罐出口排出，通過此方法達到濾料有效再生的目的，見圖3。
通過高溫?zé)嵯春螅捎行コ秊V料表層的油污。鑒于高溫?zé)嵯礊V料含雜量去除率較低，采用投加清洗劑與熱洗相結合的再生方式，利用清洗劑消耗掉粘性物質，將污染物與其結合的石英砂濾料分離開，并與污染物作用產生的微量小氣泡促進污染物與濾料本體分離，增進脫附效果。
6、經濟效益分析
濾料使用一段時間后，往往被污染而板結，通常就將濾料更換后扔掉或燒掉，污染環境。如：全廠共有50座過濾罐，濾罐需要每年進行一次濾料再生，一座過濾罐濾料再生需資金5萬元，全廠每年濾料再生費用需250萬元。
采用反沖洗再生技術后，全廠50座濾罐工藝改造費用約100萬元，全廠50座過濾罐年購買清洗劑需費用約30萬元，總計需費用130萬元。當年可節省資金120萬元。二年后，每年可節省資金220萬。
7、結論
1）高溫?zé)嵯捶绞椒嫌吞铿F(xiàn)有工藝技術及生產運行快捷的石英砂濾料再生方式。
2）高溫?zé)嵯捶绞�，試驗改造工程量小，施工周期短，投資較低，適合現場運行。
3）高溫?zé)嵯醇夹g(shù)能夠有效去除濾料含油量、含雜量，濾料再生效果顯著。
